    Re: Сонари - модели и работа с тях

    Писане  noemis on Чет Авг 13 2015, 23:55

    chpetrov написа:.............
    ...
    наздраве
    и още нещо в добавка












    Сигнала от WiFi-то на сонара е доста силен и ми се струва, че ще може да се хваща от стотина метра около лодката в открито море, т.е всички лодки в този радиус ще могат да прихващат екрана ако имат паролата, разбира се. Very Happy
    avatar
    chpetrov

    Брой мнения : 636
    Join date : 04.01.2014
    Age : 67
    Местожителство : софия

    Re: Сонари - модели и работа с тях

    Писане  chpetrov on Съб Авг 15 2015, 10:44



    какво ли ще показват от С-1078 ?
    avatar
    noemis

    Брой мнения : 872
    Join date : 01.08.2013
    Местожителство : Бургас

    Re: Сонари - модели и работа с тях

    Писане  noemis on Сря Сеп 23 2015, 20:23

    noemis написа:
    Днес си поръчах 5 инчовия на Реймарин и утре трябва да е тук.

    Освен всичко друго, вече към него има добавена и нова функционалност, която работи съвместно с телефони (засега само за iPhone или iPad, но скоро и с устройства под Андроид): SonarChart™ Live.

    Накратко казано - телефона/таблета прихваща картината и данните от сонара и с помоща на тази програмка чертае на живо контурите на дъното, като по този начин си правим собствена, точна карта на местата където риболуваме. В момента не знам колко ще струва този app под Андроид, но със сигурност цената ще му е в пъти по-ниска от същата функционалност (макар и вградена) при другите марки сонари.

    Ето как работи с Реймарин и iPad.


    SonarChart™ Live вече работи и с устройства под Андроид!

    Ето каква нова карта на дъното получих при пробите край бреговете на Тюленово.

    Raymarine Dragonfly 5 PRO + Таблет под 200 лв.

    Оригиналната карта на Навионикс +




    И след като минах с активиран SonarChart™ Live:




    Малко по-отблизо - това е резултатът само от едно минаване на лодката.
    Както се вижда близо до брега вече всичко е съвсем различно.




    Програмата има някои слабости, но предвид това, че я пуснаха едва преди около месец (за Андроид) предполагам, че постепенно проблемите ще се изчистят (почти всяка седмица се изтегля нова актуализация).
    avatar
    noemis

    Брой мнения : 872
    Join date : 01.08.2013
    Местожителство : Бургас

    Re: Сонари - модели и работа с тях

    Писане  noemis on Пон Сеп 28 2015, 11:10


    След последната актуализация доста проблеми бяха отстранени - този път програмата не крашна нито един път.

    При минаването над дъното софтуерът чертае и извън обхвата на широкия лъч (60 градуса), като екстраполира и интерполира (между две близки следи) данните с определена неточност, но при всяко следващо преминаване леко встрани (напречно, надлъжно на брега) точността нараства и в един момент се вижда, че корекциите на вече начертаното спират или стават едва забележими.

    Ето няколко скрийншота на добре познати места.

    Пред Крокодилите (между Перла и нос Плаката)

    Преди:



    След:





    Пред нос Плаката между Крокодилите и Мириус)

    Преди:



    След:





    Заливчето след Мириус (с лодките на мидарниците)

    Преди:



    След:





    Южната страна на Маслен нос

    Преди:



    След:






    Пред Маслен нос (общ поглед)

    Преди:



    След:

    avatar
    noemis

    Брой мнения : 872
    Join date : 01.08.2013
    Местожителство : Бургас

    Re: Сонари - модели и работа с тях

    Писане  noemis on Сря Окт 14 2015, 22:48


    Любимата фика на Бат'Куинс пред Сарафово:








    Големият риф срещу Солниците (на около 4 км от брега):




    По-близък план.
    Преди да го картирам ...




    И след това.




    Ето как се вижда на сонара.




    Рифът пред нос Лахна.




    Преди.




    И след.

    avatar
    Jorestes

    Брой мнения : 3566
    Join date : 29.12.2010
    Age : 36
    Местожителство : София

    Re: Сонари - модели и работа с тях

    Писане  Jorestes on Чет Окт 15 2015, 08:48

    Страшен си, Монка! супер
    avatar
    sea_dragon
    Admin

    Брой мнения : 390
    Join date : 25.09.2010
    Age : 31
    Местожителство : Burgas

    Re: Сонари - модели и работа с тях

    Писане  sea_dragon on Нед Окт 18 2015, 21:10

    noemis станал си много Pro :)
    avatar
    noemis

    Брой мнения : 872
    Join date : 01.08.2013
    Местожителство : Бургас

    Re: Сонари - модели и работа с тях

    Писане  noemis on Сря Окт 21 2015, 17:30


    Вече не виждам смисъл да пускам снимки от "Преди" и "След", защото се видя, че релефа на дъното в картите на Навионикс е далеч от действителния и в много случаи е подвеждащо и дори опасно да се разчита на него.

    От опциите в програмата премахнах всички стари изобати и оставих да се виждат само тези, които е начертал сонара.

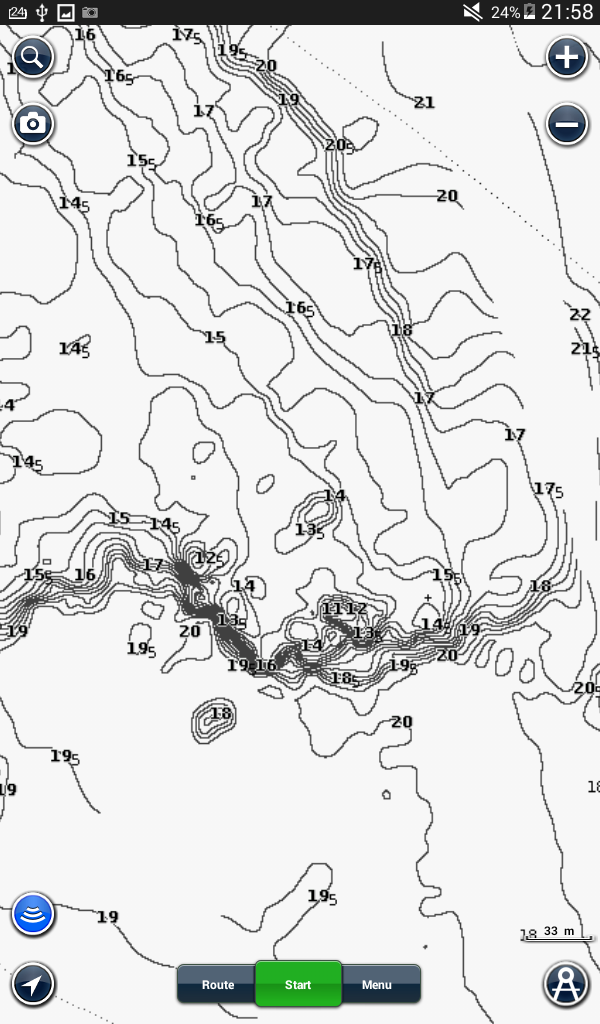

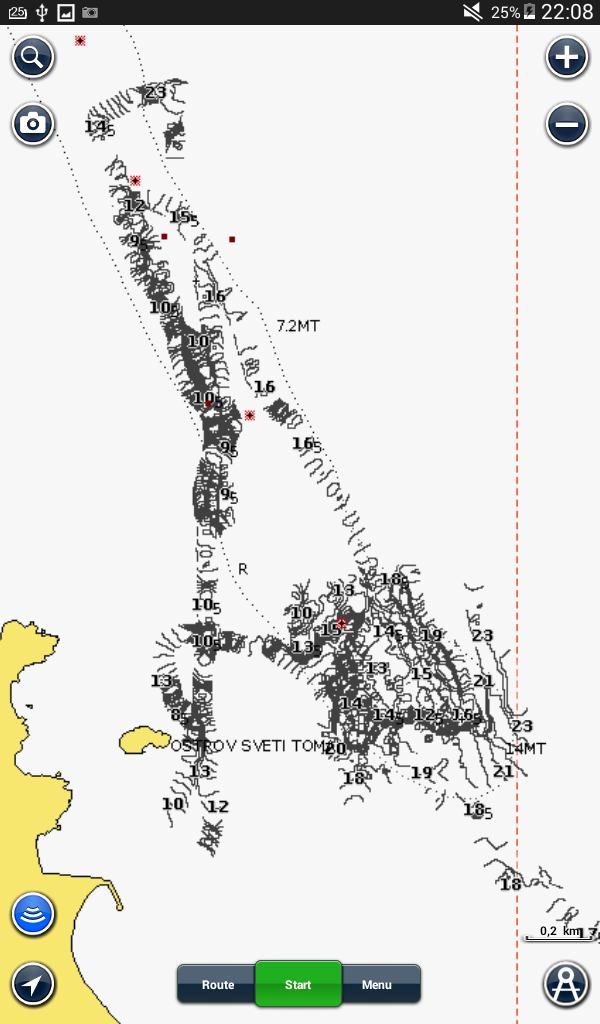

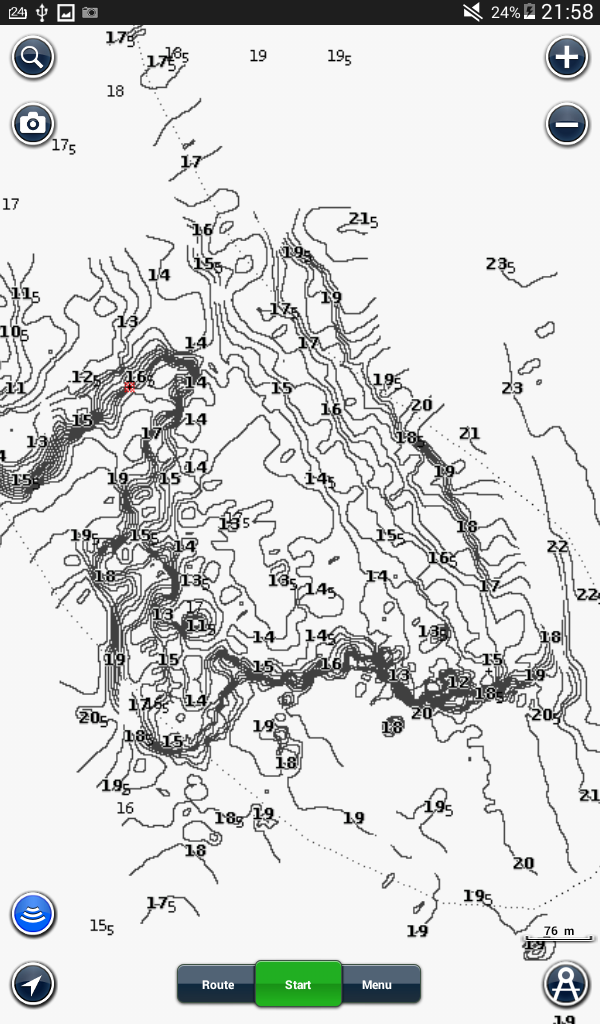

    Пред Змийския остров и Шофьорския плаж (Дюни) - както се вижда от по-общия план, рифът продължава доста на север. Вероятно ще ми трябват години, докато успея да го проуча целия.
    Засега най-много струпвания от дребосък (ува, атерина) има в южния му край и е логично там да се търси и хищника.





    Лодките вчера въртяха предимно в южната му част между острова и мидарниците.





    Но дребната риба се струпва предимно в прага от страната на таляна.

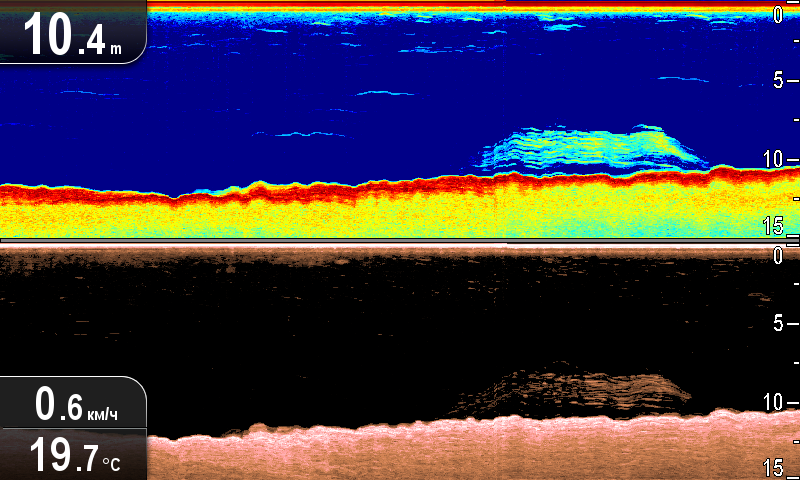

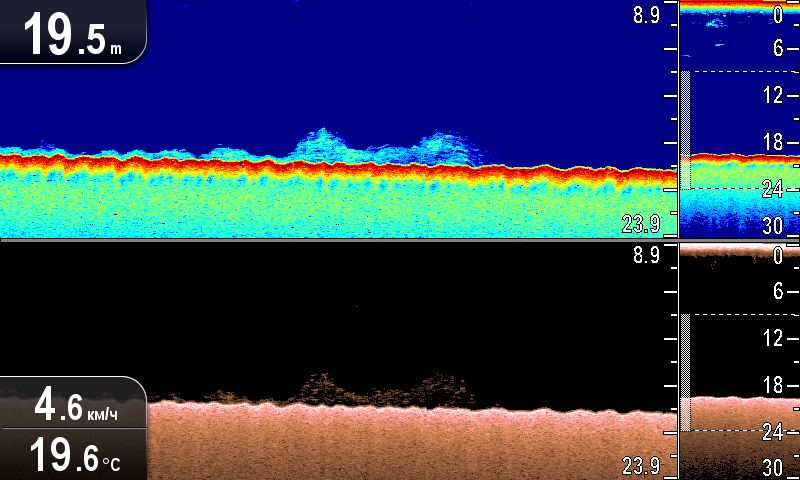

    На сонара се виждат така (дъгичките над пасажите са едни много неприятни медузи - на CHIRP DownVision се изобразават като разкривени топки и чадърчета).

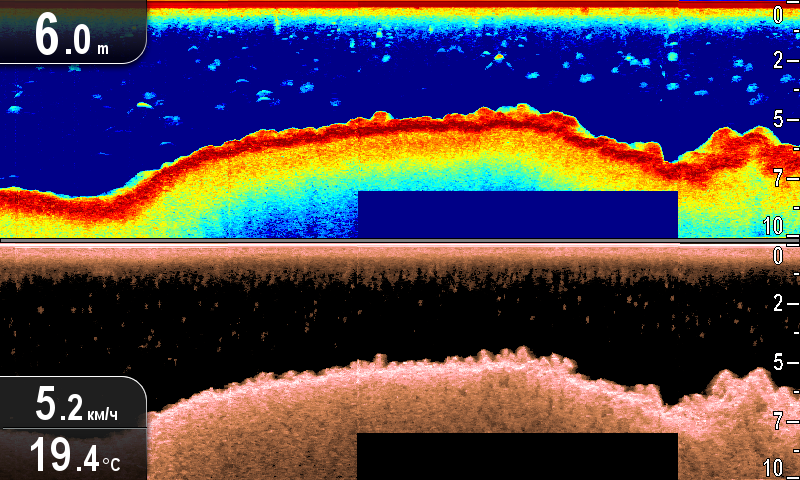

    Още много медузи - при такива количества влаченето на воблери граничи с мазохизъм.

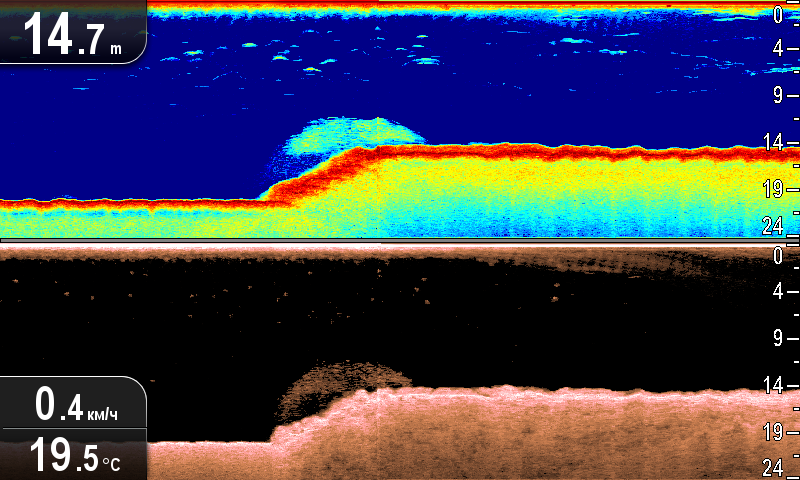

    Сафрид пред Коракя (с увеличение на дъното за по-добър детайл) ...

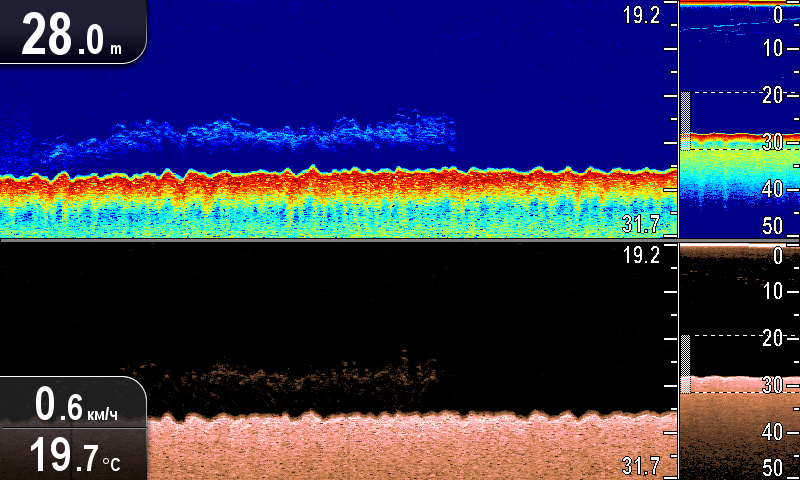

    ... и пред Ватерахи.





    По-големи рибки.
    Не можах да разбера какви са - минаха и заминаха много бързо в момента на обръщането с извадени от водата воблери (после така и не ги открих).





    А тези трите в средата на дъното са достатъчно големи, че да се различават като размери и форма (на CHIRP DownVision).
    Като се хване нещо на воблера правя снимка на екрана. В повечето случаи нищо не се вижда: или рибата е ударила на плиткогазещ воблер до третия метър, или 60-те метра зад лодката са достатъчно далече като време че да се промени драстично ситуацията когато воблера стигне мястото на сканирането след около 40 сек. (при скорост на лодката 5 км/ч).

    В случая бях с 13 м. газещ Sebile Koolie Minnow LL, 118 mm, когато се хвана циганката (550 гр) на примамката над воблера. После на скрийншота се видяха тези три риби на дъното - дали една от тях е била въпросната циганка, не мога да кажа със сигурност (обикновено тази риба се движи доста бързо и не се застоява), но това са фактите.



    Последната промяна е направена от noemis на Чет Окт 22 2015, 21:39; мнението е било променяно общо 1 път
    avatar
    kuins

    Брой мнения : 1234
    Join date : 06.09.2013
    Age : 70
    Местожителство : Бургас

    Re: Сонари - модели и работа с тях

    Писане  kuins on Сря Окт 21 2015, 18:18

    супер супер супер
    Приятелю noemis,
    лично аз се чувствам привилегирован от възможността да контактувам с теб. ръкостискане
    Прекрасно изследване, комплименти за пионерският ти дух.
    Жив и здрав бъди!

    todor471

    Брой мнения : 128
    Join date : 23.03.2014

    Re: Сонари - модели и работа с тях

    Писане  todor471 on Сря Окт 21 2015, 20:19

    Поздравления за старанието,подробностите и усилията които полагаш Монка,как успяваш да риболуваш и едновременно да се занимаваш с всичкото това? Браво ! . Незнам дали си чувал за един турски пират-Пири Рейс,на всеки турски кораб има негова картина,именно с него те свързвам. От пират става командваш на османския флот и чартае карти. И до днес учените се чудят как картите му са толкова точни.
    avatar
    nikibg

    Брой мнения : 132
    Join date : 19.04.2014
    Age : 44
    Местожителство : БургасЪ

    Re: Сонари - модели и работа с тях

    Писане  nikibg on Сря Окт 21 2015, 20:54

    todor471 написа:Поздравления за старанието,подробностите и усилията които полагаш Монка,как успяваш да риболуваш и едновременно да се занимаваш с всичкото това? Браво ! . Незнам дали си чувал за един турски пират-Пири Рейс,на всеки турски кораб има негова картина,именно с него те свързвам. От пират става командваш на османския флот и чартае карти. И до днес учените се чудят как картите му са толкова точни.
    Явно е имал Raymarine Dragonfly на-на-на
    avatar
    kuins

    Брой мнения : 1234
    Join date : 06.09.2013
    Age : 70
    Местожителство : Бургас

    Re: Сонари - модели и работа с тях

    Писане  kuins on Сря Окт 21 2015, 21:14

    nikibg написа:
    todor471 написа:Поздравления за старанието,подробностите и усилията които полагаш Монка,как успяваш да риболуваш и едновременно да се занимаваш с всичкото това? Браво ! . Незнам дали си чувал за един турски пират-Пири Рейс,на всеки турски кораб има негова картина,именно с него те свързвам. От пират става командваш на османския флот и чартае карти. И до днес учените се чудят как картите му са толкова точни.
    Явно е имал Raymarine Dragonfly на-на-на

    Изработен в секретните лаборатории на Атлантида... преди апоколипсиса смях
    avatar
    noemis

    Брой мнения : 872
    Join date : 01.08.2013
    Местожителство : Бургас

    Re: Сонари - модели и работа с тях

    Писане  noemis on Чет Окт 22 2015, 16:28

    todor471 написа:..... Незнам дали си чувал за един турски пират-Пири Рейс.........
    Този си е имал вземане-даване с извънземните или Аллах му е говорил на ушенце ... чак пък планинските вериги под Антарктида да начертае!!!

    А аз съм скромен, Водно конче си кътам само ...
    avatar
    noemis

    Брой мнения : 872
    Join date : 01.08.2013
    Местожителство : Бургас

    Re: Сонари - модели и работа с тях

    Писане  noemis on Пон Окт 26 2015, 22:16


    Ето как изглежда 6 см граца на сонара.

    Тук се вижда как чепарето се врязва в пасажа.




    А тук и клатенето на чепарето в пасажа - на куките и хванати през гърба излизаха толкова дребни граци, че направо ме е срам да ги покажа (които не оцеляха отидоха за вечеря на котето).

    avatar
    noemis

    Брой мнения : 872
    Join date : 01.08.2013
    Местожителство : Бургас

    Re: Сонари - модели и работа с тях

    Писане  noemis on Чет Дек 10 2015, 00:32


    МАНИ-ЯЯЯЯ!!!!

    avatar
    Ribarina

    Брой мнения : 1596
    Join date : 02.05.2012
    Age : 35
    Местожителство : Burgas

    Re: Сонари - модели и работа с тях

    Писане  Ribarina on Чет Дек 10 2015, 18:44



    По интересно щеше да е ако показва и малко пред лодката. На Черноморец знам поне две места дето ако го гледаш този сонар ще ти излезе прякор "Потъналия"

    Този сонар направо извънземен
    avatar
    JEMiliov

    Брой мнения : 124
    Join date : 05.11.2013
    Местожителство : Бургас

    Re: Сонари - модели и работа с тях

    Писане  JEMiliov on Вто Юли 11 2017, 19:31

    Хайде да се похваля и аз
    avatar
    sea_dragon
    Admin

    Брой мнения : 390
    Join date : 25.09.2010
    Age : 31
    Местожителство : Burgas

    Re: Сонари - модели и работа с тях

    Писане  sea_dragon on Вто Юли 11 2017, 22:54

    честито със здраве да го ползваш :)
    avatar
    JEMiliov

    Брой мнения : 124
    Join date : 05.11.2013
    Местожителство : Бургас

    Re: Сонари - модели и работа с тях

    Писане  JEMiliov on Пон Юли 17 2017, 21:07

    Благодаря! :)
